附注:
1、根据工艺所提轨道型号,选用相应的焊接型轨道固定型号。
2、固定件布置间距可按吊车起重量确定。即Q≤275t,间距600mm;Q>275t,间距为500mm;
3、固定件底座与吊车梁焊接,焊条型号选用应与连接件材质相适应。如采用Q235及Q345钢时分别采用E4315、E5015焊条。

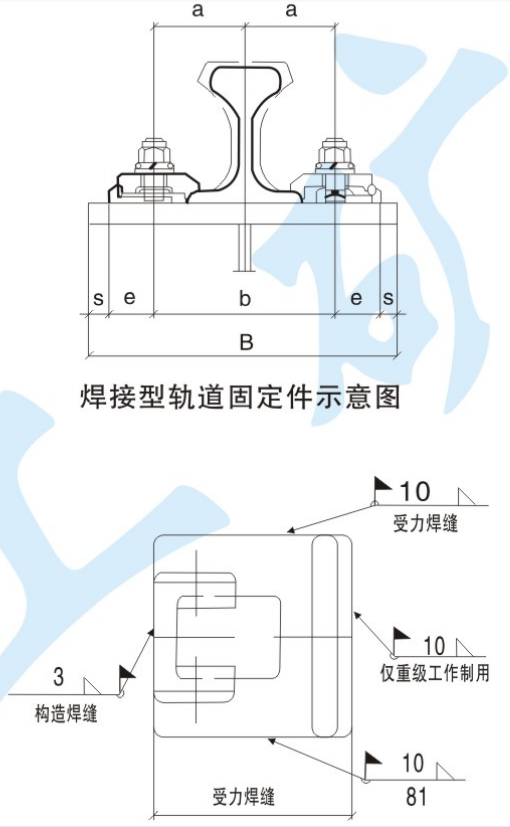

4、中级工作制吊车采用两侧焊缝。重级(特重级)工作制吊车采用三面围焊缝。

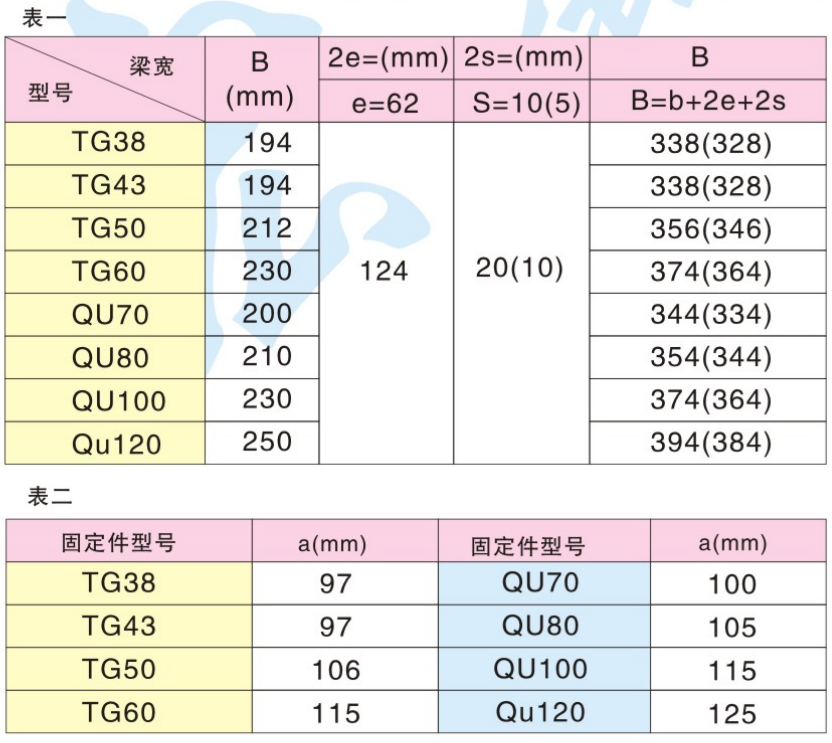

5、固定件连接轨道,要求的吊车梁上翼缘最小宽度见示意图,图中B值由表一查得。
6、固定件T型螺栓中心距离A值见表二.
